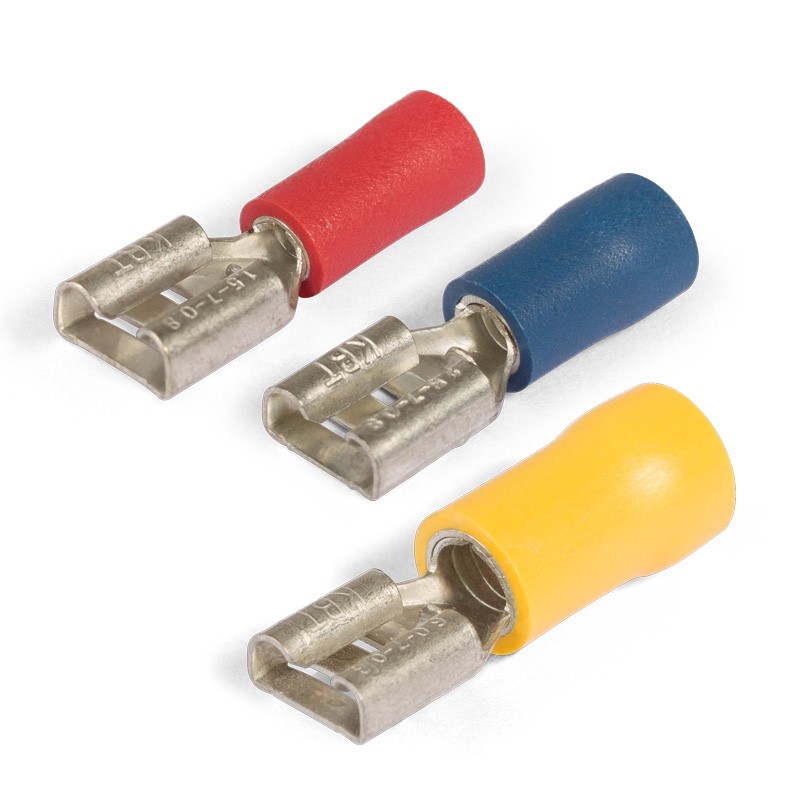

Виброустойчивые плоские разъемы «мама» с ПВХ манжетой КВТ ВРПИ-М
- от 6 руб.
- Производитель: КВТ
- Модель: ВРПИ-М
| Модель | Цена | На складе, шт | Количество |
| ВРПИ-М 1.5–(6.3) | 6 руб. | 155000 |
|
| ВРПИ-М 2.5–(6.3) | 7 руб. | 298400 |
|
| ВРПИ-М 6.0–(6.3) | 11 руб. | 37400 |
|
(ТУ 3424-001-59861269-2004)
- Предназначены для формирования быстроразъемных соединений многопроволочных проводов на подвижном составе и в зонах вибрации
- Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
- Термостойкость изоляции: 75 °C
- Материал дополнительной медной втулки: медь марки М1
- Материал разъема: латунь марки Л63
- Покрытие втулки и разъема: электролитическое лужение
- Максимальное напряжение: 400 В
- Особенности конструкции:
- дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким
- исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»
- После опрессовки двухконтурными матрицами МПК-01 «КВТ» медная втулка обжимает провод вдоль изоляции, образуя дополнительную точку фиксации провода и обеспечивая вибростойкое соединение
- В соответствии с европейскими стандартами, разъемы, используемые на подвижном составе, должны быть оснащены дополнительными медными втулками, обеспечивающими вибростойкость контатных соединений
Модельный ряд
| SKU | товарные позиции Цвет изоляции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Покрытие контактной части | Материал контактной части | Цвет изоляции | Технология монтажа |
|---|---|---|---|---|---|---|---|---|
| ВРПИ-М 1.5–(6.3)ВРПИ-М 1.5–(6.3) | 0.4 |
0.5/ 0.75/ 1.0/ 1.5 |
3/ 4/ 5/ 6 |
гальваническое лужение |
латунь |
красный |
опрессовка |
|
| ВРПИ-М 2.5–(6.3)ВРПИ-М 2.5–(6.3) | 0.4 |
1.5/ 2.5 |
3/ 4/ 5/ 6 |
гальваническое лужение |
латунь |
синий |
опрессовка |
|
| ВРПИ-М 6.0–(6.3)ВРПИ-М 6.0–(6.3) | 0.4 |
4/ 6 |
3/ 4/ 5/ 6 |
гальваническое лужение |
латунь |
желтый |
опрессовка |
