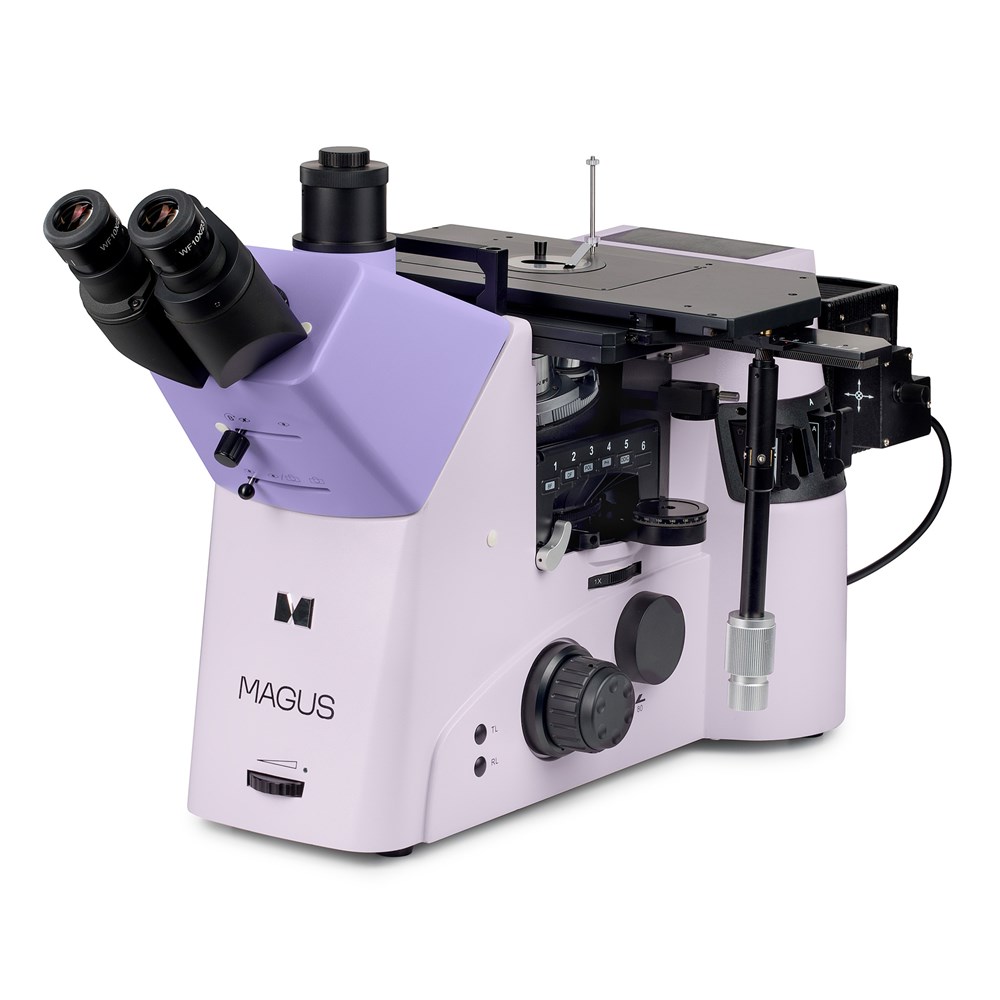

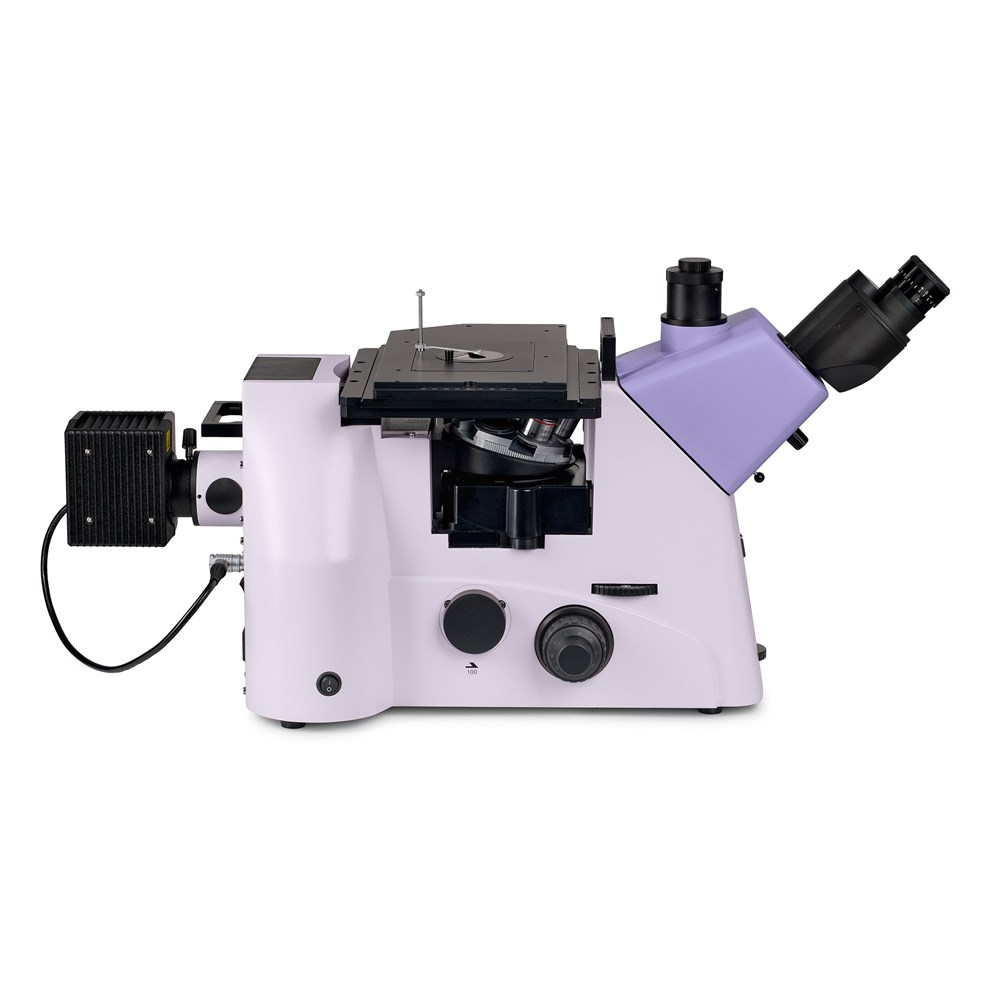

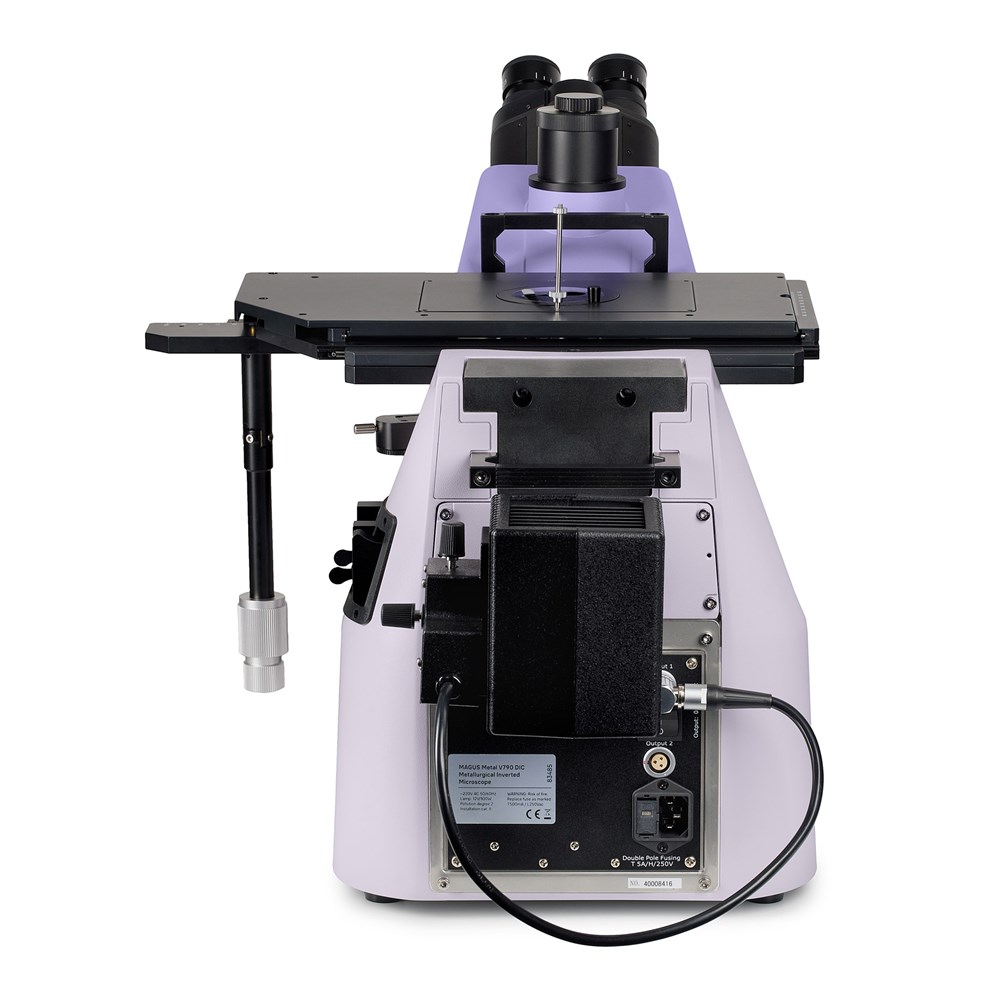

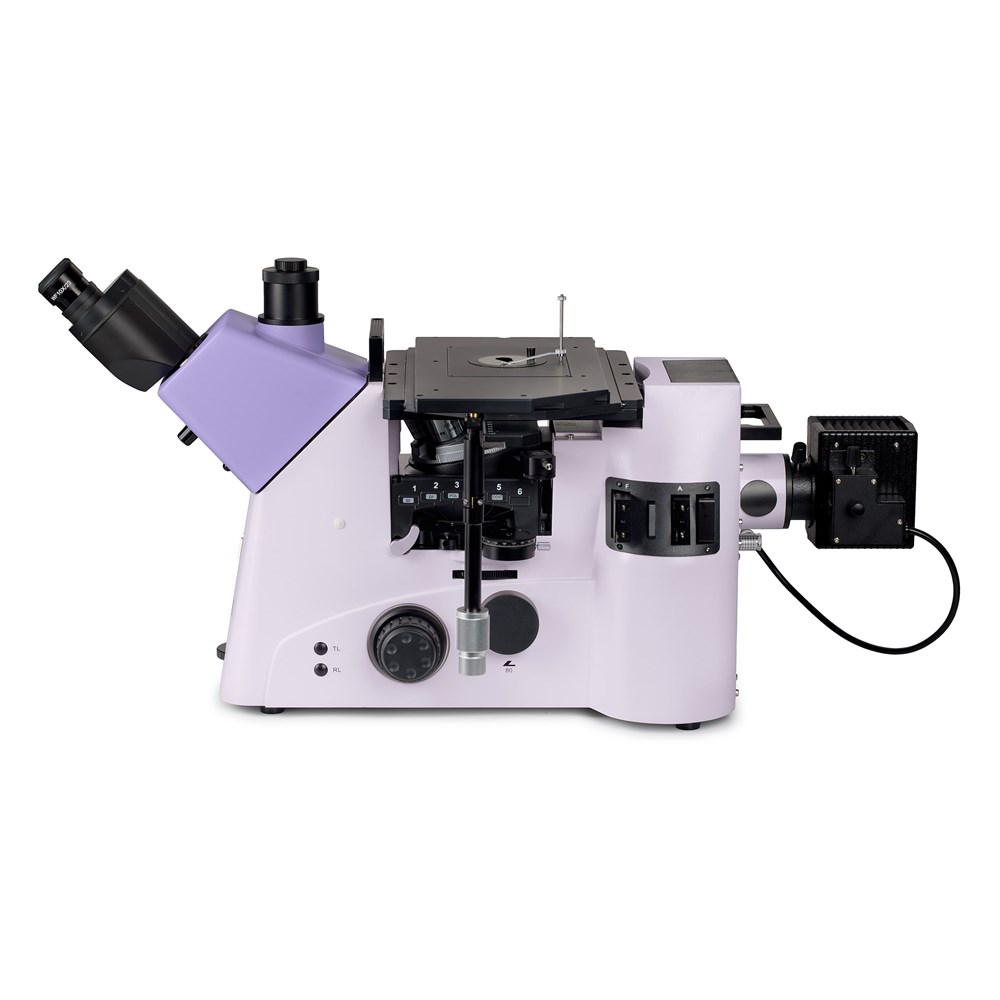

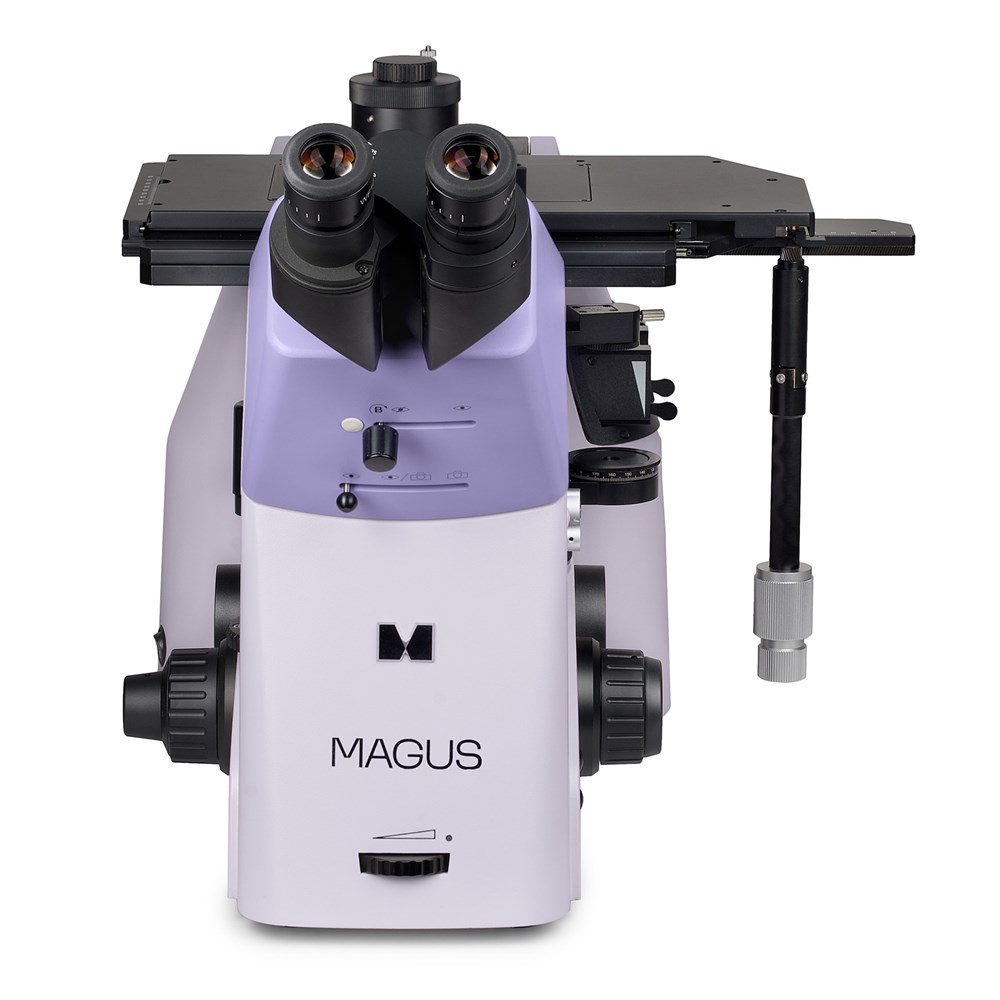

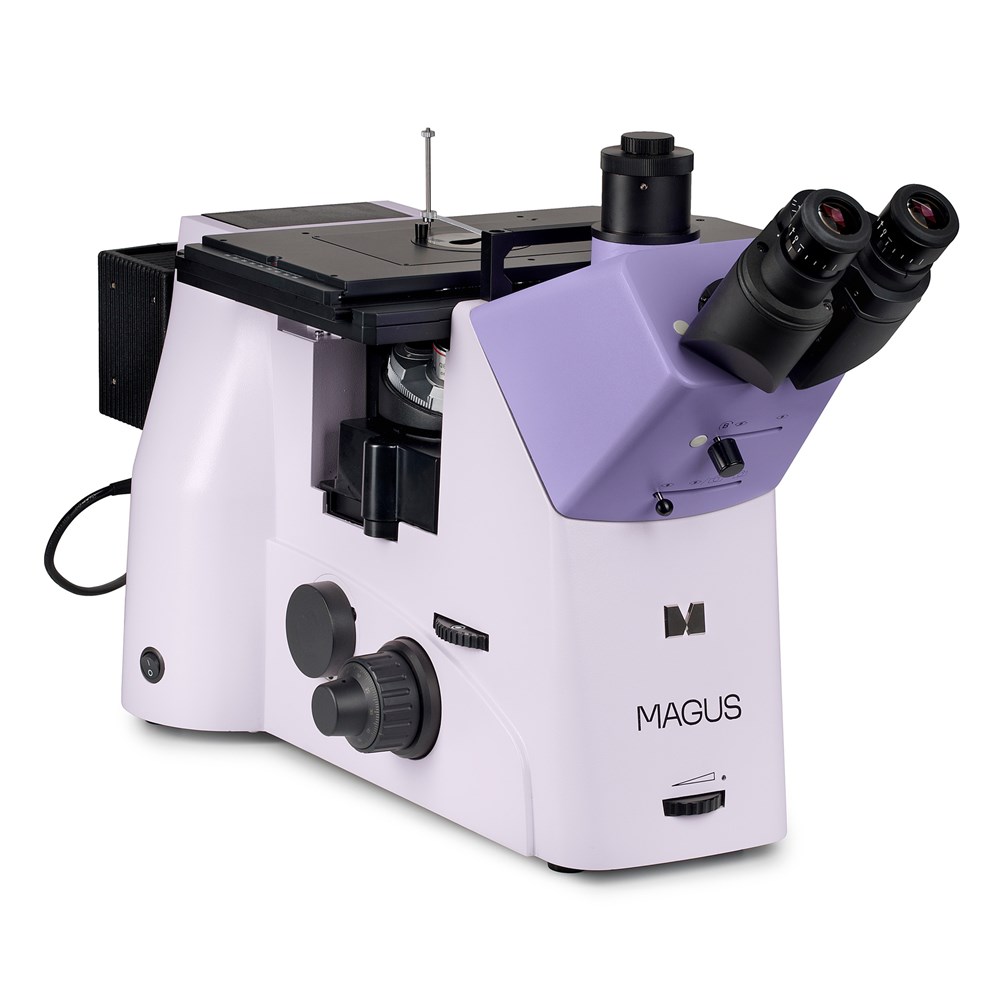

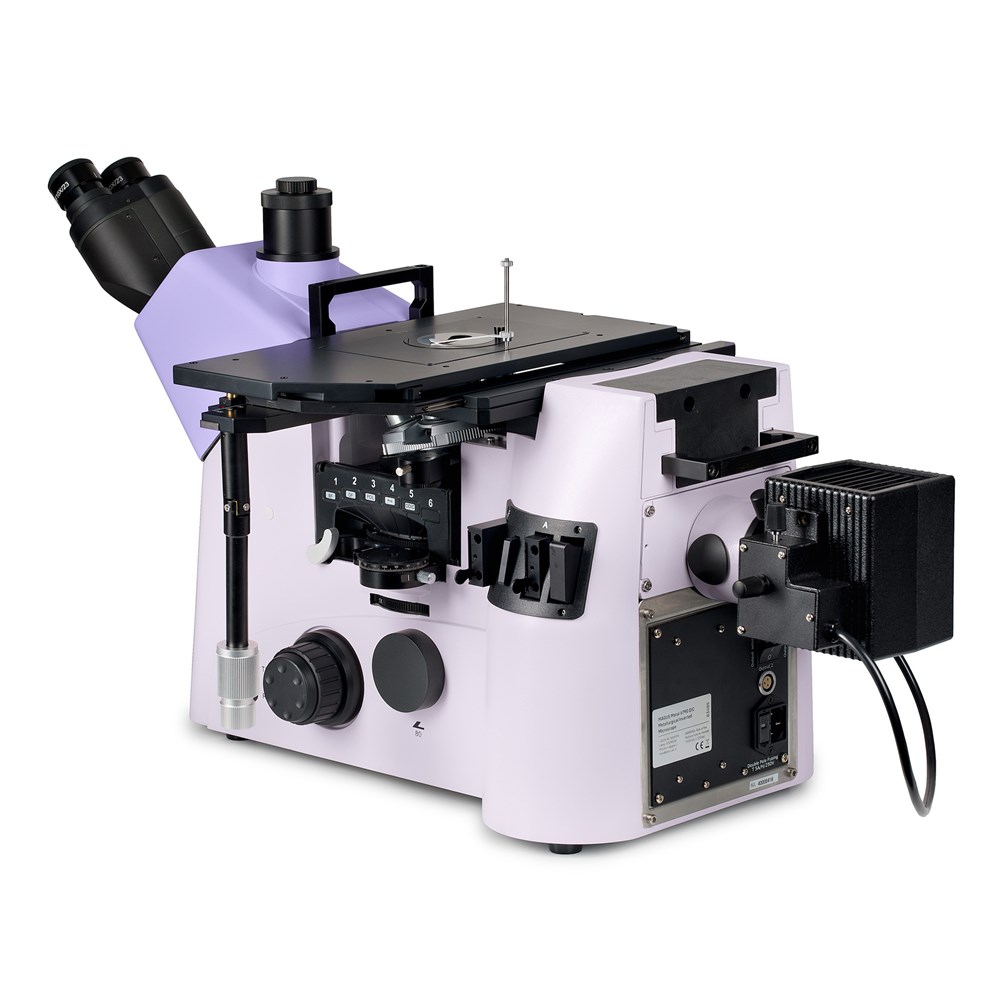

Микроскоп металлографический инвертированный MAGUS Metal V790 DIC

Микроскоп предназначен для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов. Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу – до 30 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью. На этом микроскопе непрозрачные объекты исследуют в отраженном свете по методу светлого поля, темного поля, простой поляризации и дифференциально-интерференционного контраста. ДИК – это усовершенствованный метод поляризационного контраста. Метод повышает глубину резкости и четкость изображения, предоставляет дополнительную информацию о структуре объекта исследования, визуализирует цветом неровности на изучаемых поверхностях. Плоские поверхности окрашиваются одинаково, а поверхность даже с минимальными перепадами высоты будет неоднородной по цвету. Объект исследования выглядит рельефным. Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах. Визуальная насадка Тринокулярная визуальная насадка и оптикой, рассчитанной на бесконечность. Угол наклона 45° обеспечивает комфортные условия для работы исследователя сидя и стоя. Пользователь принимает естественную позу, усталость в течение рабочего дня не накапливается. В визуальную насадку встроена линза Бертрана, ее ввод в оптический путь осуществляется при помощи регулятора на передней части насадки. С помощью линзы Бертрана проводятся коноскопические исследования. Цифровая камера устанавливается в вертикальный тубус визуальной насадки или в один из боковых портов визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 100/0, 50/50 или 0/100. Деление света на правом фотопорте – 100/0 и 20/80; на левом – 100/0 и 0/100. В базовую комплектацию включены окуляры 10х/23 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках. Револьверное устройство Револьвер на 5 объективов установлен на штатив под столиком. Метод дифференциально-интерференционного контраста реализуется при помощи ДИК-слайдеров: один используют с объективами малого увеличения, другой – среднего и большого увеличения. ДИК-слайдер устанавливается в специальный слот револьверного устройства. Турель для установки модулей контраста Под револьвером объективов на штативе микроскопа расположена турель для установки модулей контраста. Можно установить 6 модулей. Поворот турели меняет режим наблюдений, переход от одного метода контраста к другому происходит быстро и без сложной настройки. Переключатель с линзой дополнительного увеличения Поворотным переключателем в оптический путь вводится основная линза 1х или линза дополнительного увеличения 1,5х. Увеличивающая линза повышает кратность микроскопа без приобретения и установки дополнительных аксессуаров. Переключатель расположен с правой стороны корпуса микроскопа под револьвером объективов. Объективы Объективы план-полуапохроматы и план-апохроматы на бесконечность с увеличенным рабочим расстоянием работают по методу светлого и темного поля. Обеспечивают лучшую коррекцию хроматической и сферической аберрации в сравнении с планахроматами. Фокусировка Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Правая рукоятка тонкой фокусировки имеет специальные углубления под пальцы, левая – шкалу. Рукоятка блокировки грубой фокусировки помогает быстро настроить микроскоп после смены объекта исследования. Рукоятка расположена с левой стороны микроскопа на одной оси с механизмом фокусировки. Кольцо с правой стороны регулирует жесткость хода грубой фокусировки. Пользователь настраивает комфортную жесткость для работы. Предметный столик Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. В центр столика устанавливается вставка с отверстием подходящего диаметра. Для фиксации объекта применяется прижим. Трехслойное покрытие защищает столик от царапин и других поверхностных повреждений при работе с тяжелыми и габаритными образцами. Длинная отклоняемая ручка управления столиком обеспечивает комфорт пользователя во время работы: кисть руки лежит на столе без напряжения. Ручка может быть установлена с правой или левой стороны столика. Источник света В фонаре стоит 100-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х не только в светлом поле и в поляризованном свете, но и в темном поле. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры. Осветительная система отраженного света Осветительная система реализует метод Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами. Анализатор и поляризатор реализуют метод простой поляризации. Поляризатор неподвижный, анализатор вращается на 360°. Набор светофильтров помогает правильно настроить цветопередачу. Эргономичная конструкция Физический дискомфорт вызывает усталость и снижает продуктивность работы. Эргономичная конструкция микроскопа играет не последнюю роль в повседневных научных исследованиях. MAGUS Metal V790 DIC предусматривает комфорт пользователя во время работы. Микроскоп управляется с минимальным движением руки, поскольку длинная ручка управления столиком и рукоятка тонкой фокусировки расположены в одной рабочей зоне. Рукоятки фокусировки расположены в нижней части корпуса. Пользователь не напрягает кисти рук во время работы. Благодаря плавному ходу механизма пользователь без усилий фокусируется на объект.

Основные особенности:

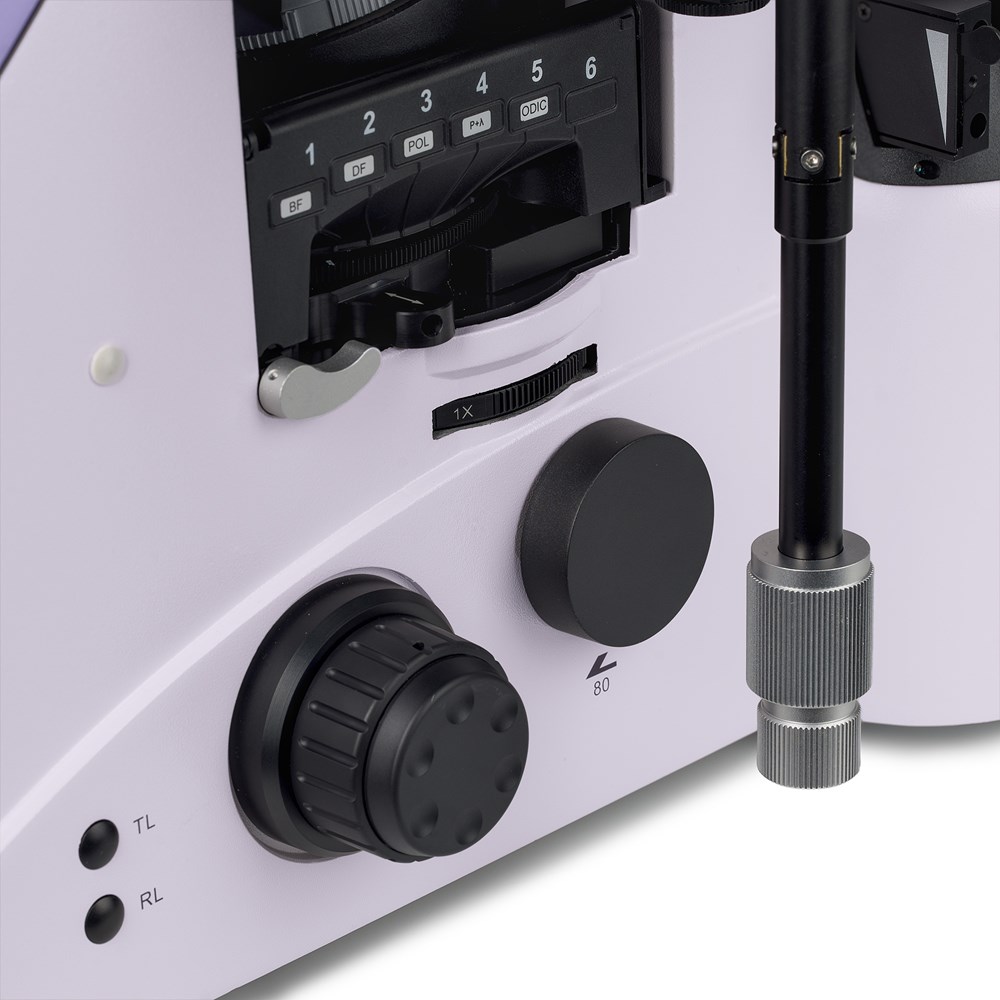

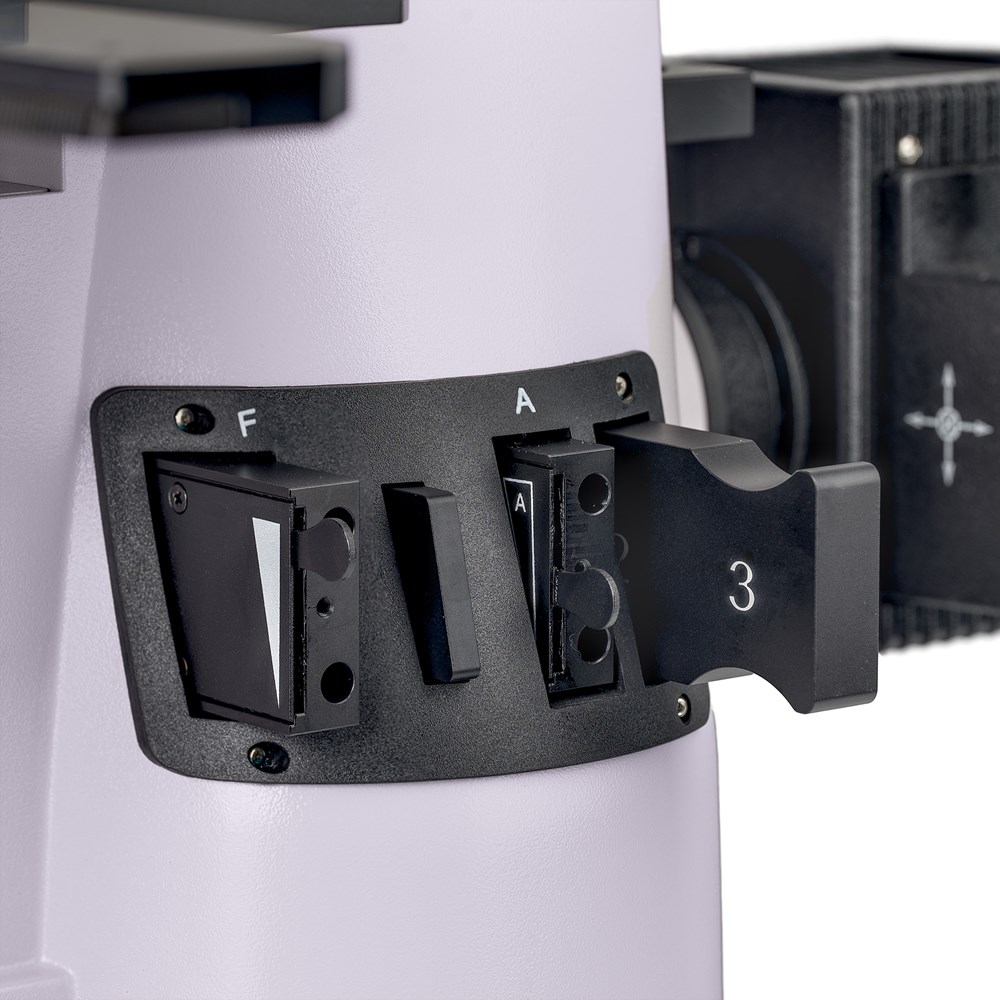

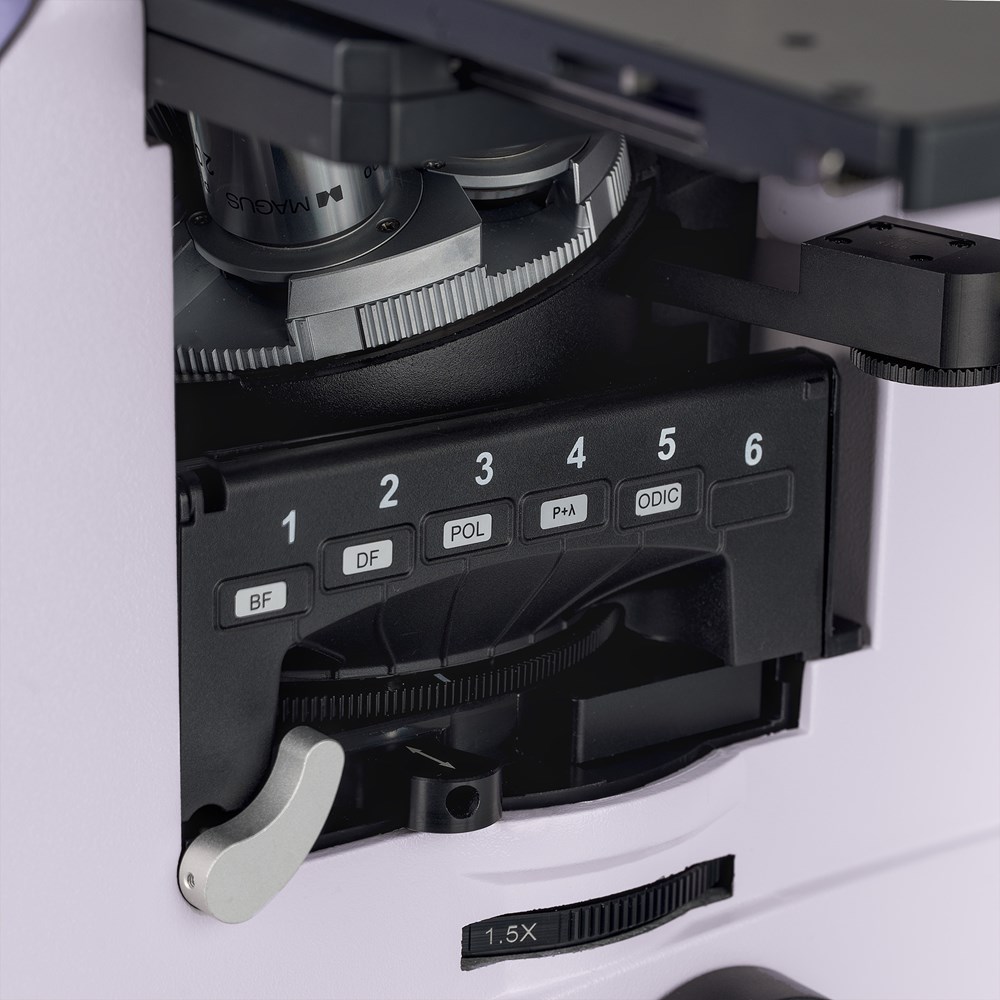

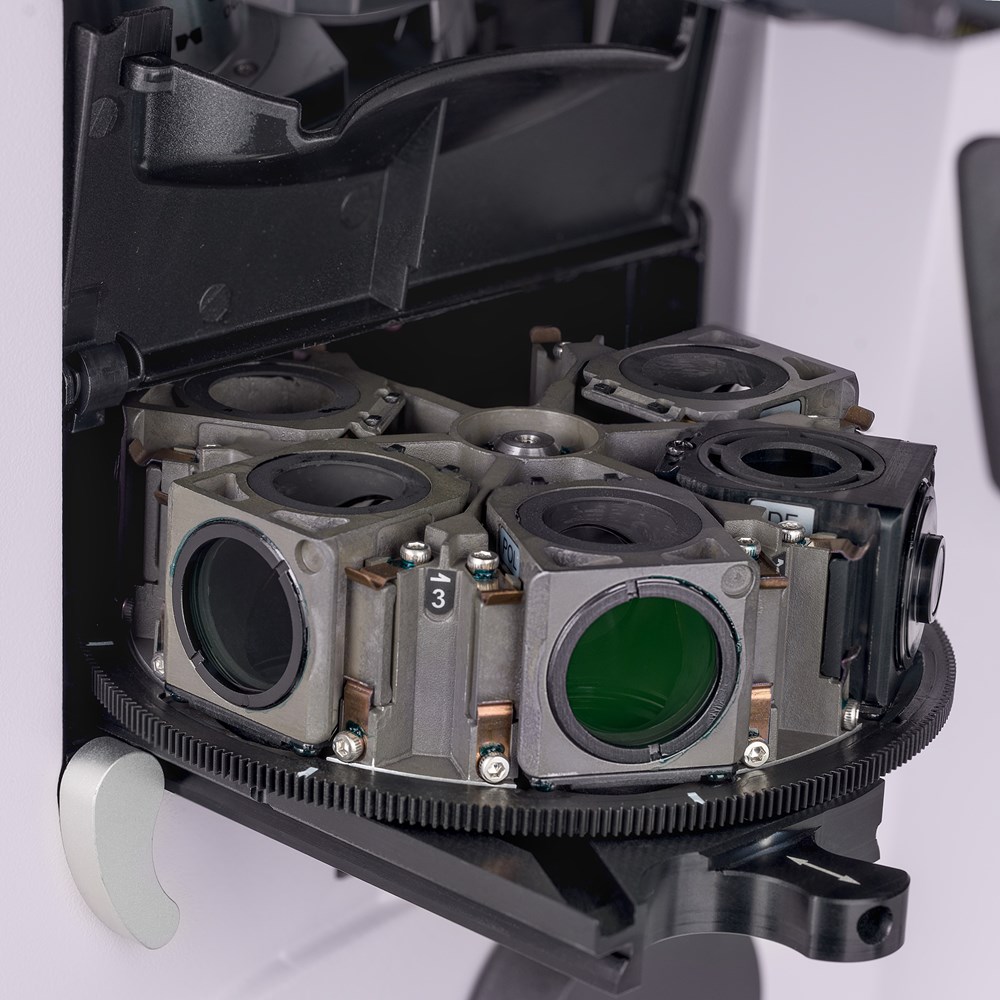

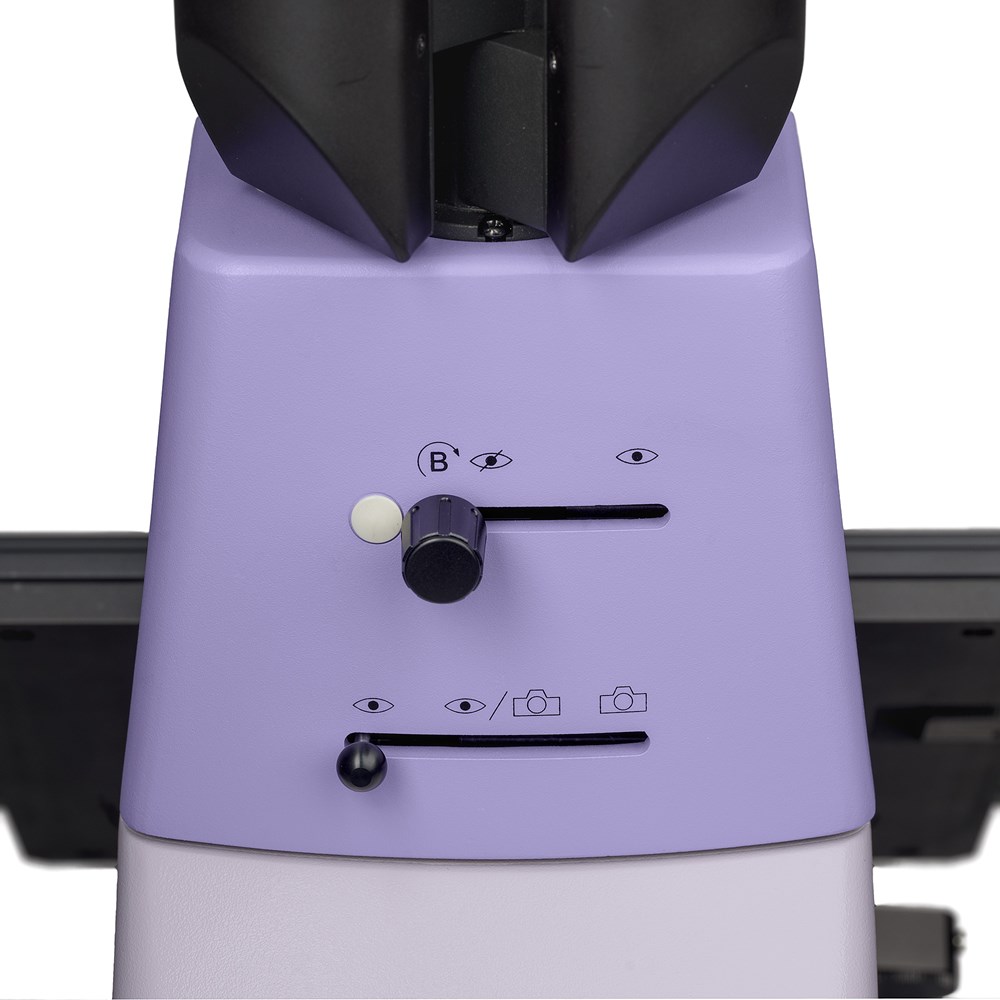

• Применяется для изучения непрозрачных габаритных объектов массой до 30 кг • Линза Бертрана для коноскопии и ортоскопии • Линза дополнительного увеличения повышает кратность микроскопа в 1,5 раза, вводится в оптический путь переключателем на насадке • Три независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и два боковых канала визуализации на корпусе; переключение светового потока на тринокулярной насадке – 100/0, 50/50, 0/100, на корпусе – 100/0 и 20/80 (правый фотопорт), 100/0 и 0/100 (левый фотопорт) • Объективы план-полуапохроматы и план-апохроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле • Многофункциональная турель с 6 слотами для установки модулей разных методов контраста • Галогенный осветитель отраженного света увеличенной мощности 100 Вт – специально для работы в темном поле • Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, доступны методы светлого поля, темного поля, простой поляризации, ДИК • Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии • Предметный столик большого размера со вставками и длинной ручкой управления для удобной работы

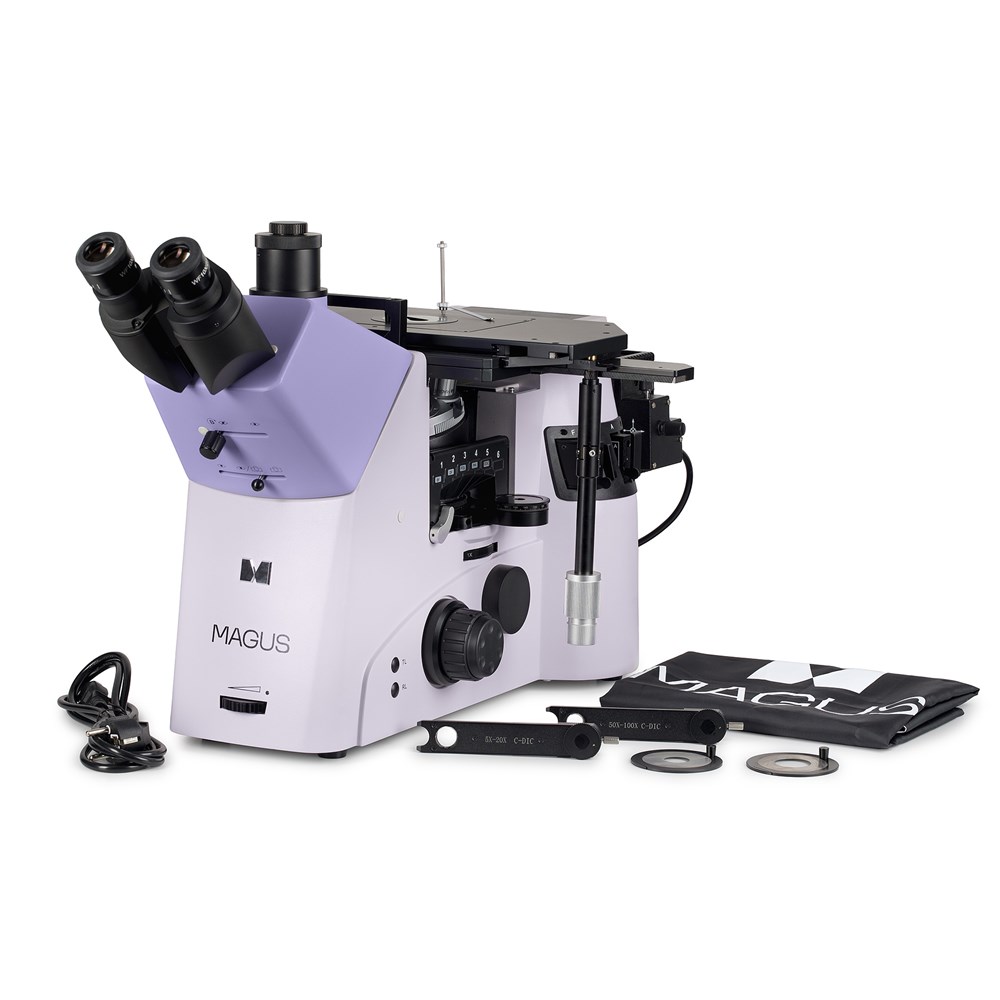

Комплектация:

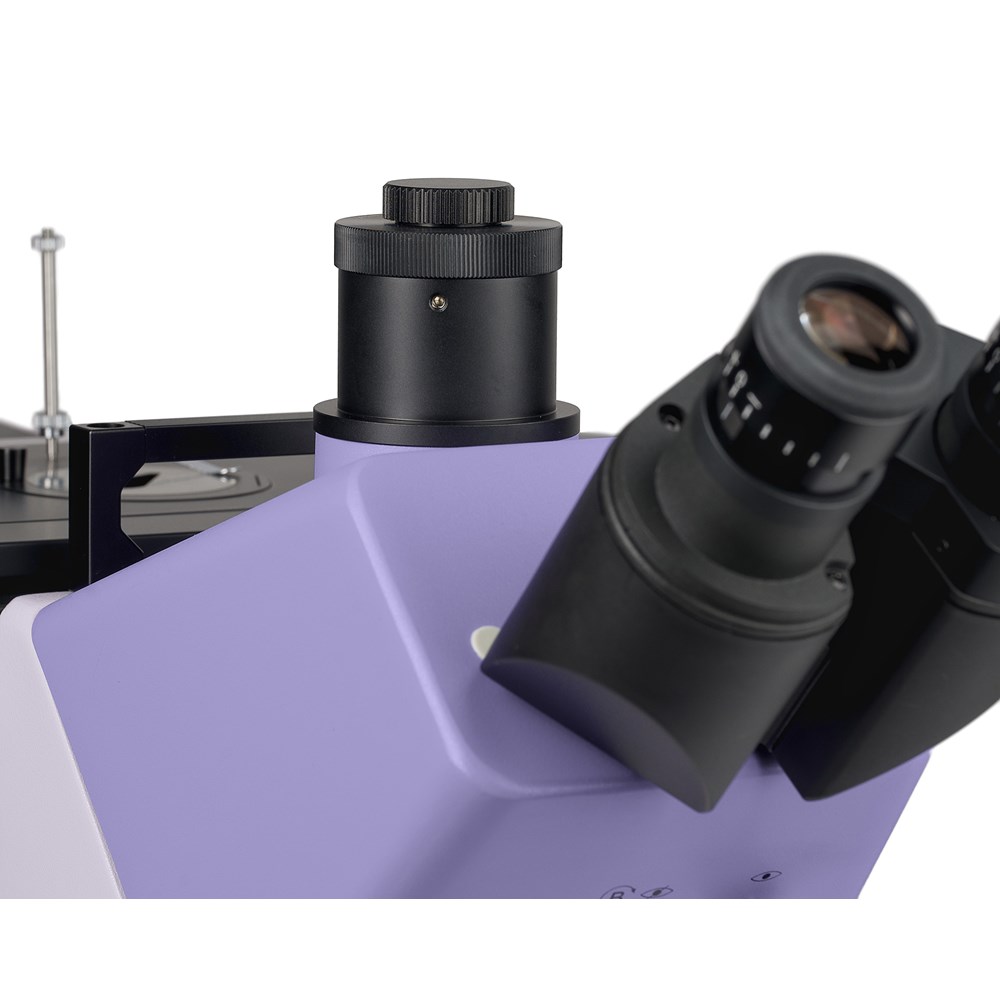

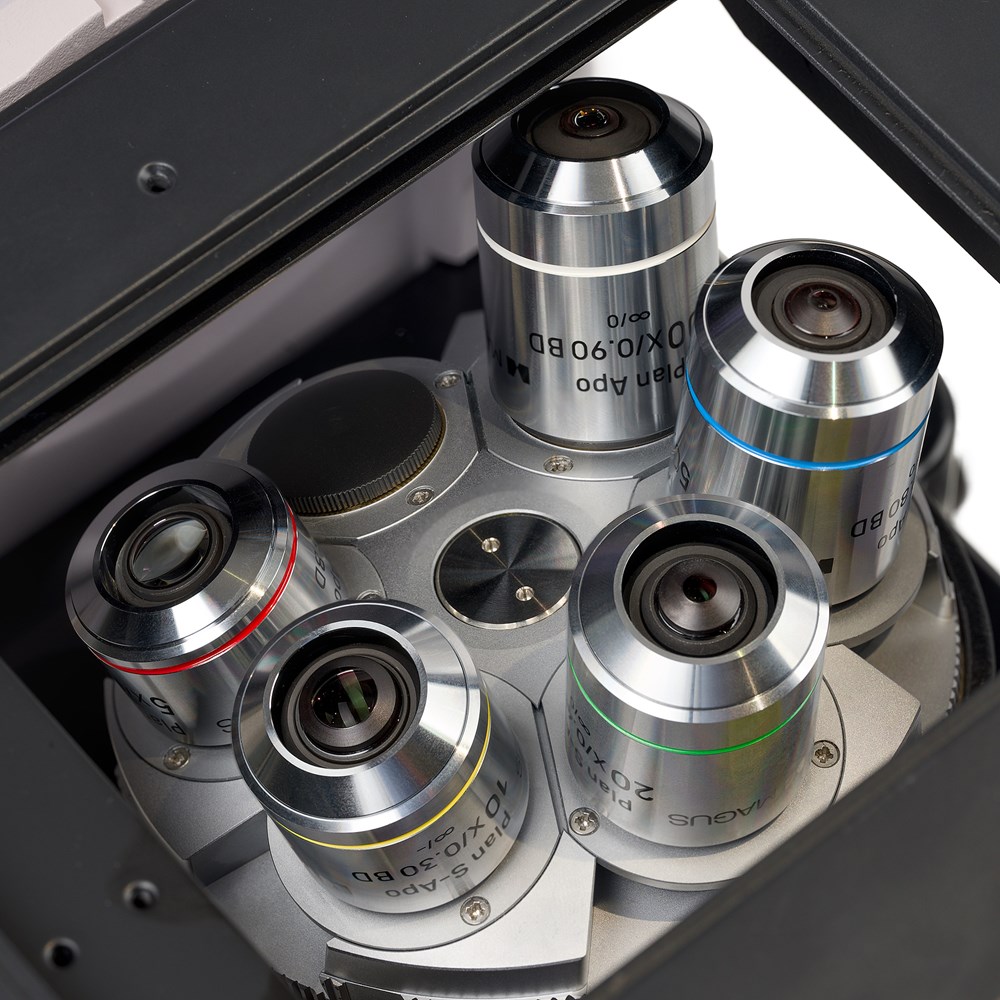

• Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком, револьвером объективов и турелью для установки модулей контраста • Фонарь лампы • Тринокулярная визуальная насадка с линзой Бертрана • Объектив план-полуапохромат, рассчитанный на бесконечность: Plan S-Apo BD 5х/0,15 ∞/- WD 20 мм • Объектив план-полуапохромат, рассчитанный на бесконечность: Plan S-Apo BD 10х/0,30 ∞/- WD 11 мм • Объектив план-полуапохромат, рассчитанный на бесконечность: Plan S-Apo BD 20х/0,45 ∞/0 WD 3,1 мм • Объектив план-апохромат, рассчитанный на бесконечность: Plan Apo BD 50х/0,80 ∞/0 WD 1 мм • Объектив план-апохромат, рассчитанный на бесконечность: Plan Apo BD 100х/0,90 ∞/0 WD 1 мм • Окуляр 10x/23 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.) • Наглазник на окуляр (2 шт.) • ДИК-слайдер для объективов (2 шт.) • Устройство простой поляризации • Набор светофильтров • Переходник под крепление C-mount для работы с камерой • Сетевой шнур питания для микроскопа • Пылезащитный чехол • Инструкция по эксплуатации и гарантийный талон Поставляются по дополнительному заказу: • Цифровая камера • Калибровочный слайд

Технические характеристики
